Tiskana vezja - Izdelati sam ali naročiti pri profesionalcih?
![](https://www.moja-dejavnost.si/media/upload/news/2024/08/693826_tiskana-vezja-izdelati-sam-ali-narociti-pri-profesionalcih-1-920x500-resize.jpg)
Tiskana vezja, znana tudi kot tiskane plošče ali PCB (Printed Circuit Boards), so osrednji element skoraj vse elektronske opreme. Od mobilnih telefonov in računalnikov do bolj specializiranih naprav v avtomobilski industriji in zdravstvu, tiskana vezja omogočajo zapletene elektronske interakcije znotraj kompaktnih prostorov. V tem članku bomo raziskali, kaj so tiskana vezja, zakaj so ključna za moderno tehnologijo, kako poteka njihova izdelava in ali se splača izdelovati lastna tiskana vezja.
Kaj so tiskana vezja?
Tiskana vezja so plošče, običajno izdelane iz izolacijskega materiala, kot je epoksi steklo, na katere so nanesene električne poti iz bakra. Te poti povezujejo različne komponente, kot so upori, kondenzatorji in integrirani vezji, ki so pritrjeni na ploščo z različnimi tehnikami kot so spajkanje.
Zasnova tiskanega vezja omogoča elektronskim komponentam, da komunicirajo med seboj z minimalno potrebo po zunanjih povezavah, kar omogoča izdelavo bolj zanesljivih in kompaktnih naprav.
Zakaj se uporabljajo tiskana vezja?
Glavna prednost tiskanih vezij je njihova sposobnost miniaturizacije in zanesljivosti. Z združevanjem številnih elektronskih komponent na eni plošči, PCB omogoča izdelavo manjših in bolj učinkovitih naprav.
Tudi proizvodnja je lažja in cenejša, saj se večina procesa avtomatizira. Poleg tega tiskana vezja zagotavljajo boljšo zmogljivost pri visokih frekvencah zaradi zmanjšanja elektromagnetne interference med komponentami.
Postopek izdelave tiskanih vezij
Izdelava tiskanih vezij je kompleksen proces, ki vključuje več faz. Vsaka faza je pomembna za zagotavljanje kakovosti in zanesljivosti končnega izdelka.
Oblikovanje tiskanega vezja
Proces se začne z oblikovanjem tiskanega vezja. Inženirji uporabljajo CAD (Computer-Aided Design) programe za ustvarjanje elektronskih načrtov. Ti načrti določajo postavitev komponent, električne poti, povezave in druge pomembne elemente. Programska oprema za oblikovanje omogoča tudi simulacijo delovanja vezja, kar pomaga odkriti morebitne napake pred dejansko izdelavo.
Izdelava plošče
Izbrani izolacijski material, kot je epoksi steklo, se prekrije z bakreno folijo. Ta sloj bakra bo oblikoval električne poti vezja. Material mora biti trden in stabilen, da zagotavlja mehansko podporo in električno izolacijo.
Uporaba fotolitografije
Fotolitografija je ključni korak pri izdelavi PCB. Prvo se bakreno folijo na plošči prekrije s svetlobno občutljivim materialom. Nato se na ta material prenese načrt vezja z uporabo UV svetlobe. Deli, ki niso izpostavljeni UV svetlobi, ostanejo netopni.
Plošča se nato razvije, kar odstrani nezaščiteni material in razkrije dele bakrene folije. Na koncu se z jedkanjem bakrene folije odstrani nezaščitene dele in tako pusti samo želene električne poti.
Vrtanje
Po jedkanju se v ploščo zvrtajo luknje za namestitev komponent. Vrtanje mora biti zelo natančno, saj morajo luknje ustrezati velikosti priključkov komponent. Natančnost je ključna za zagotavljanje pravilnih električnih povezav in mehanske trdnosti.
Montaža komponent

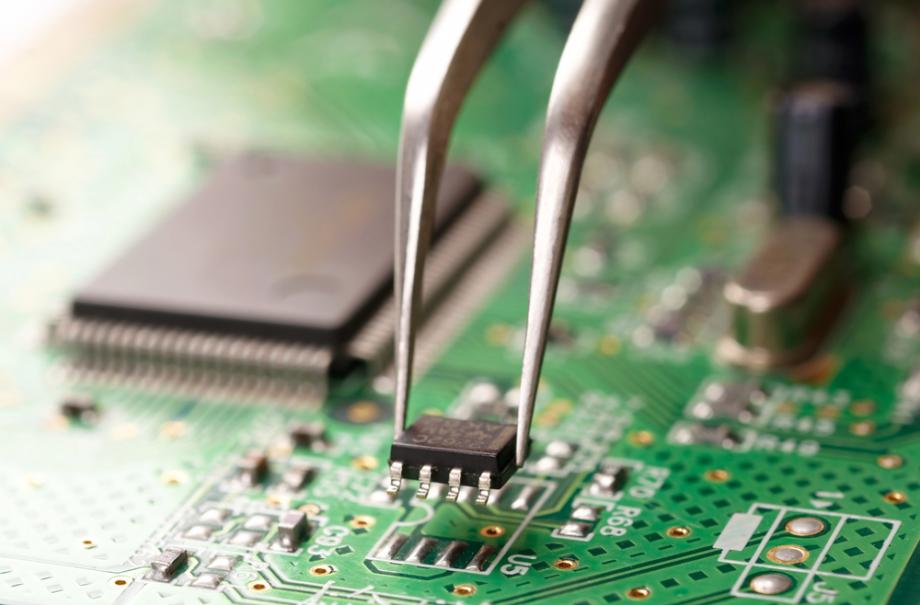

Komponente, kot so upori, kondenzatorji, integrirana vezja, se pritrdijo na ploščo. Obstajata dve glavni tehniki montaže:
- Površinska montaža (SMT - Surface Mount Technology): Komponente se pritrdijo neposredno na površino vezja. Ta metoda omogoča visoko gostoto komponent in je primerna za sodobne elektronske naprave.
- Montaža skozi luknje (THT - Through-Hole Technology): Priključki komponent se vstavijo skozi izvrtane luknje in spajkajo na nasprotni strani plošče. Ta metoda zagotavlja močne mehanske povezave in se uporablja pri večjih ali močnejših komponentah.
Testiranje
Po montaži komponent se vezje testira za zagotavljanje funkcionalnosti. Testiranje lahko vključuje vizualne preglede, električna preverjanja in funkcionalne teste. Cilj je odkriti in odpraviti morebitne napake, kot so kratki stiki, odprte povezave ali nepravilno delujoče komponente.
Ali se splača izdelovati lastna tiskana vezja?
Izdelava lastnih tiskanih vezij zahteva natančno znanje in opremo. Za hobi projekte ali prototipe, kjer so potrebni samo majhni obsegi, je izdelava lastnega tiskanega vezja lahko smiselna.
To lahko pomaga pri razumevanju elektronike, prav tako pa prihrani stroške pri manjših projektih. Vendar pa za večje, bolj kompleksne ali profesionalno usmerjene projekte običajno prevladajo prednosti uporabe profesionalnih storitev, ki zagotavljajo večjo natančnost, zanesljivost in učinkovitost.
Prednosti:
- Nizki stroški: Za majhne serije ali prototipe je lahko izdelava lastnega tiskanega vezja cenejša od naročanja pri proizvajalcih.
- Prilagodljivost: Možnost hitrih sprememb in prilagajanja načrta na domačem delovnem mestu je velik plus.
- Izobraževanje: Izdelava lastnega tiskanega vezja omogoča globlji vpogled v elektronsko načrtovanje in proizvodne procese.
Slabosti:
- Zahtevnost: Za izdelavo kakovostnih tiskanih vezij je potrebno precejšnje tehnično znanje in spretnosti.
- Omejitve opreme: Domača izdelava pogosto pomeni omejitve v natančnosti in zmogljivostih, kar lahko vpliva na kakovost in zanesljivost končnega izdelka.
- Časovno potratno: Postopek lahko traja dlje, še posebej, če se pojavijo napake, ki zahtevajo ponovno izdelavo.
Kdaj je smiselno naročiti tiskana vezja pri profesionalcih?
Visoka natančnost in zanesljivost sta ključnega pomena za komercialne in industrijske aplikacije, zato profesionalne storitve zagotavljajo potrebno kakovost. Pri proizvodnji večjih serij je naročanje pri profesionalcih tudi cenejše in učinkovitejše. Poleg tega imajo profesionalni izdelovalci dostop do napredne opreme in tehnologij, ki omogočajo natančno izdelavo kompleksnih zasnov.
Za zelo zapletene in natančne načrte je uporaba profesionalnih storitev priporočljiva, saj zagotavljajo strokovnost in natančnost. Ponudnike tiskanih vezij lahko najdete na strani Moja Dejavnost, kjer lahko enostavno pošljete povpraševanje in pridobite potrebne informacije za svoj projekt. Tako boste zagotovili, da bo vaše tiskano vezje ustrezalo najvišjim standardom kakovosti in zanesljivosti.
Kaj so tiskana vezja (PCB)?
Tiskana vezja (Printed Circuit Boards - PCB) so plošče, običajno izdelane iz izolacijskega materiala, kot je steklo-epoksi, na katere so nanesene električne poti iz bakra. Te poti povezujejo različne komponente, kot so upori, kondenzatorji in integrirana vezja.
Zakaj so tiskana vezja pomembna?
Tiskana vezja omogočajo miniaturizacijo in zanesljivost elektronskih naprav. Z združevanjem številnih komponent na eni plošči omogočajo izdelavo manjših in bolj učinkovitih naprav ter boljšo zmogljivost pri visokih frekvencah.
Kako poteka izdelava tiskanih vezij?
Izdelava tiskanih vezij vključuje več korakov, vključno z oblikovanjem, izdelavo plošče, uporabo fotolitografije, vrtanjem, montažo komponent in testiranjem.
Ali se splača izdelovati lastna tiskana vezja?
Izdelava lastnih tiskanih vezij je lahko koristna za hobi projekte in prototipe, vendar zahteva natančno znanje in opremo. Za večje, bolj kompleksne ali profesionalno usmerjene projekte je priporočljivo naročiti tiskana vezja pri profesionalnih izdelovalcih.
Kdaj je smiselno naročiti tiskana vezja pri profesionalcih?
Visoka natančnost in zanesljivost sta ključnega pomena za komercialne in industrijske aplikacije. Profesionalne storitve so priporočljive za velike serije in zelo zapletene načrte, saj zagotavljajo strokovnost in natančnost.
Kje lahko najdem ponudnike tiskanih vezij?
Ponudnike tiskanih vezij lahko najdete na strani Moja Dejavnost, kjer lahko enostavno pošljete povpraševanje in pridobite potrebne informacije za svoj projekt.
